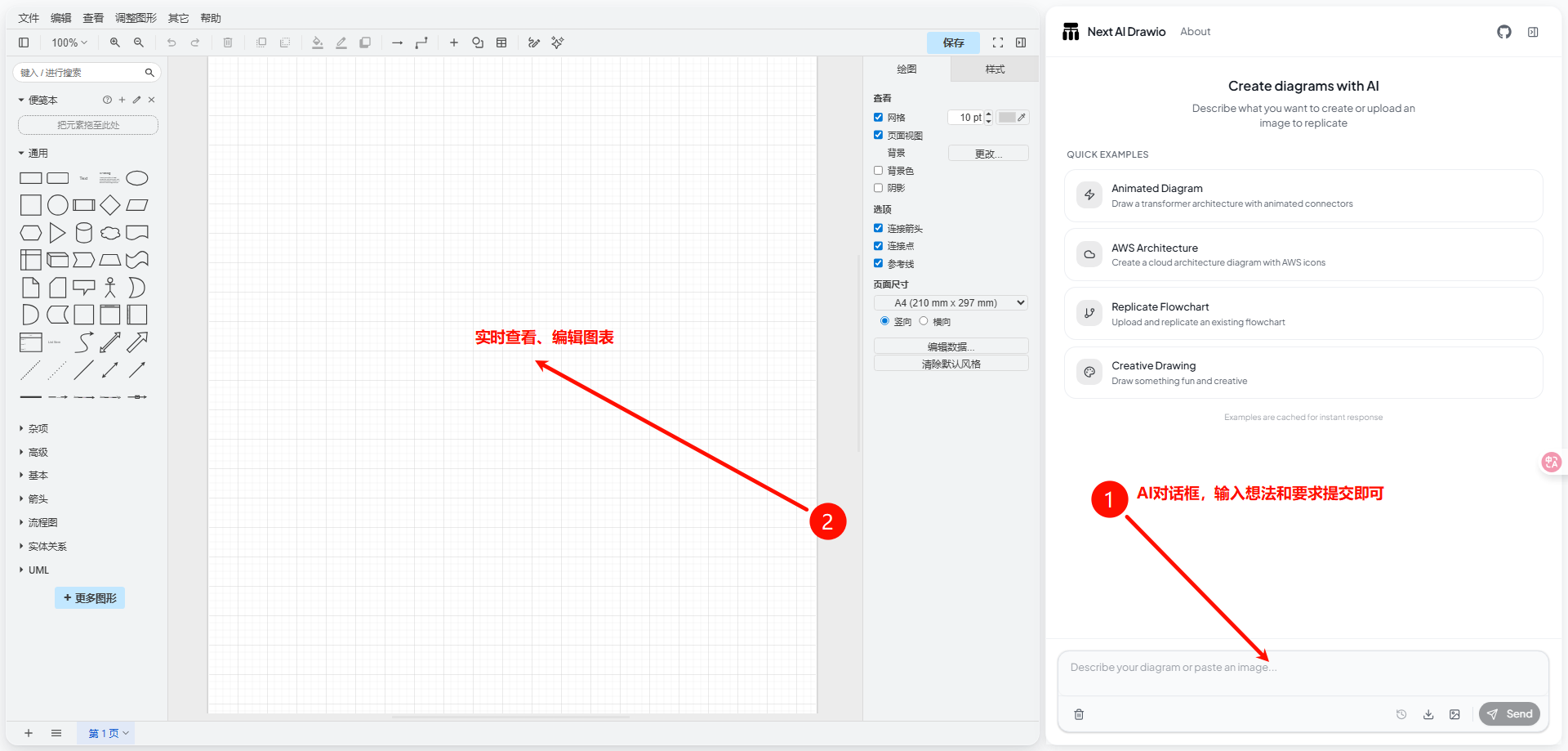

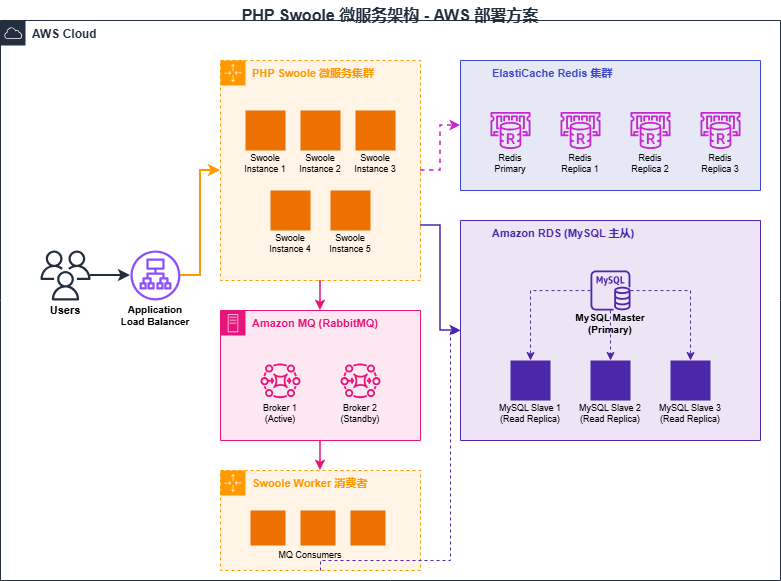

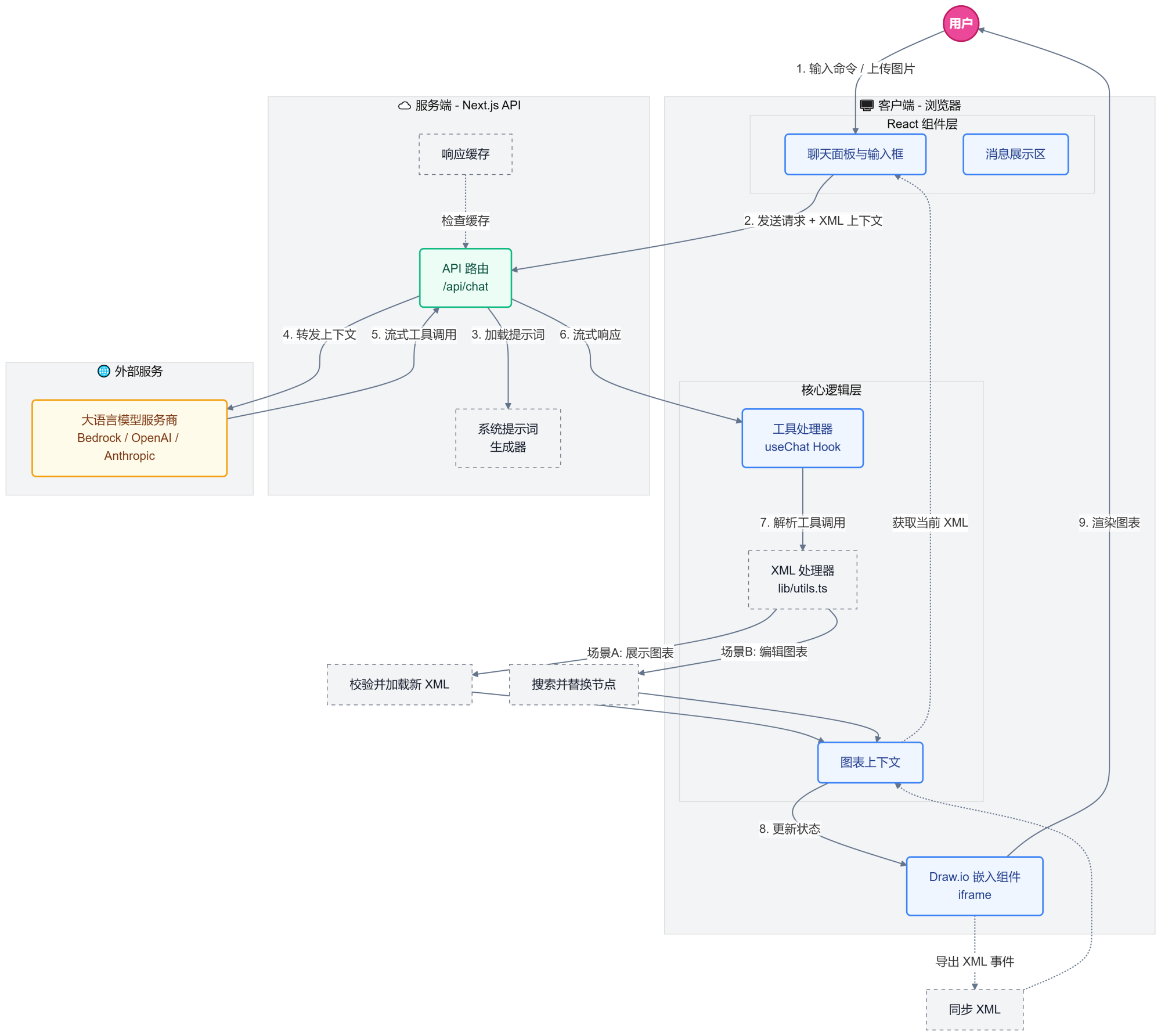

luler 一、简介 Next AI Drawio 是一个基于 Next.js 的 Web 应用程序，它将 AI 功能与 draw.io 图表集成在一起， 该工具支持通过自然语言命令和 AI 辅助可视化地来创建、修改和增强图表 支持市面上大多数模型供应商接入，可自定义使用各种模型 支持使用 Docker 部署，简单上手，一键启动 该工具的开源地址参考：https://github.com/DayuanJiang/next-ai-draw-io 该工具的工作原理和架构图参考如下： 二、安装 提前安装好Docker、docker-compose软件环境 新建 docker-compose.yml 配置文件，配置内容如下： version: '3.8' services: next-ai-draw-io: image: ghcr.io/dayuanjiang/next-ai-draw-io:latest container_name: next-ai-draw-io ports: - "3000:3000" environment: - AI_PROVIDER=openai #openai兼容的模型 - AI_MODEL=claude-sonnet-4-5-20250929 #自定义模型 - OPENAI_API_KEY=sk-xxx #api key - OPENAI_BASE_URL=https://api.openai.com/v1 #自定义基础地址 #- ACCESS_CODE_LIST=admin123 #页面需要授权访问时设置，多个用逗号隔开 restart: unless-stopped 配置 docker-compose.yml 所在目录下，执行命令启动，如下 docker-compose up -d 三、使用 1. 安装完成后，访问：http://server_ip:3000，进入绘图页面 2. AI 对话绘图示例 2.1 示例一 对话框输入： 描绘出tcp的三次握手和四次挥手 绘制图表如下： 2.2 示例二 对话框输入： 生成一个包含**AWS 图标**的基于 PHP SWOOLE 的微服务架构图。在此图中，需要展示负载均衡、数据库主从、多实例Redis、Rabbit MQ消息队列 绘制图表如下： 2.3 示例三 对话框输入： 怎么利用第一性原理实现赚第一桶金 绘制图表如下： 2.4 示例四 对话框输入： 请为我画一只可爱的猫 绘制图表如下： 四、总结 Drawio 是一个很强大的绘图软件，可以绘制各种类型的图，该工具实现了 AI 赋能，让 Drawio 绘图更加高效、智能、简单轻松 可以使用 Docker 快速部署启动，配置简单，自定义模型，使用方便 可以作为绘图生产力工具，在绘图前期可以给出大概的想法和需求，让AI大致帮你绘出雏形，后面再手动编辑优化，就能得到比较不错的出品 部署了一个临时试用地址，可以参考使用：https://cas.luler.top/?search=693294ff23f74
